اكسسوارات باكر
يتم استخدام مجموعة أختام محدد المواقع عندما يكون من غير المرغوب فيه تثبيت الأختام في المعبئ. تسمح مجموعة ختم محدد الموقع بحركة الأختام استجابة لتغيرات الضغط ودرجة الحرارة على سلسلة الأنابيب. يتم نقل التغييرات الإجبارية التي تميل إلى إطالة سلسلة الأنابيب من خلال محدد الموقع إلى المعبئ والغلاف. تكون السدادات الديناميكية ويجب تصميمها لتلائم الانزلاق أو التبادل ، بالإضافة إلى درجة الحرارة وسوائل تجويف البئر. يتم استرداد مجموعة ختم محدد الموقع عن طريق الالتقاط المباشر.

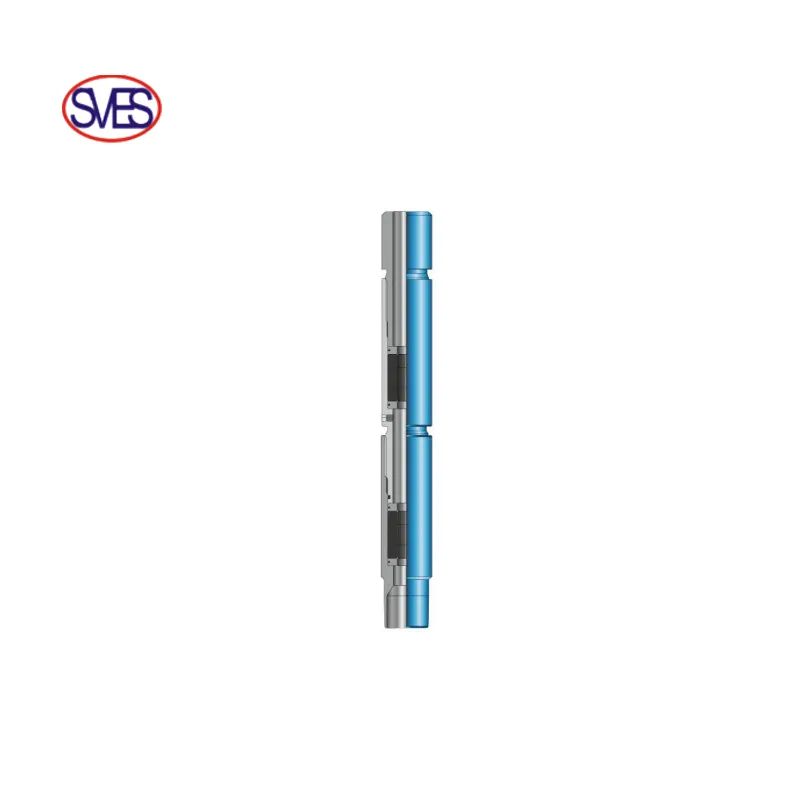

تقوم مجموعات أختام المرساة بإغلاق ، أو التثبيت ، في الجزء العلوي من المعبئ وختمه في تجويف المعبئ أو امتداد تجويف الختم أسفل المعبئ. تقوم مجموعة ختم المرساة بنقل قوى الأنابيب من خلال المرساة إلى آلة التعبئة ؛ الأختام ثابتة ولا تخضع إلا لفروق الضغط.
تتكون مجموعة ختم المرساة من مغزل مانع للتسرب ووحدات مانعة للتسرب حسب الحاجة وقاع دليل إعادة الدخول وآلية مزلاج ومحدد موقع. في بعض الحالات ، يتم استخدام أنبوب المباعد لوضع السدادات بشكل صحيح داخل تجويف الختم. يتم تحرير مجموعة ختم المرساة بالدوران الأيمن.

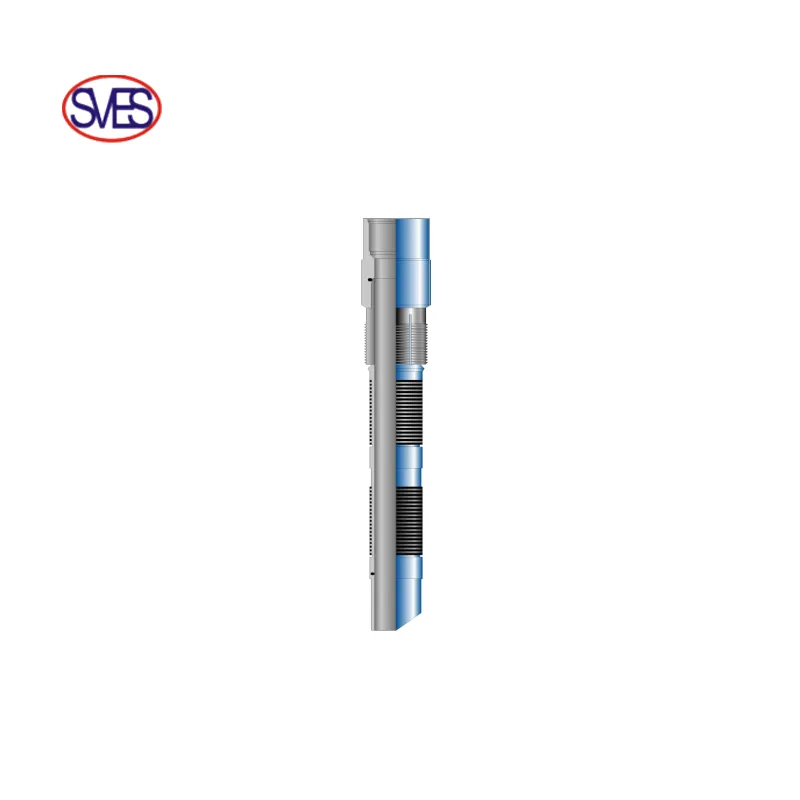

تجميع وحدة ختم صور-مزلاج قص يطلق
يتم استخدام مجموعة وحدة ختم صور-مزلاج قص يطلق مع&نبسب;حزم التجويف الختم. توفر وحدة الختم ختمًا من الأنبوب إلى المعبئ ، وهو موجبحالة القفل ، لأنابيب التحرير الدوراني لليسار أو قص السحب المستقيميطلق. تتكون مجموعة وحدة الختم حتى الجزء السفلي من الأنبوبعلى السطح إذا تم استخدام جهاز تعبئة سلكي. إذا تم استخدام المعبئ الهيدروليكي ،قد يتم تثبيت مجموعة وحدة الختم في المعبئ على السطح و RIH.تلامس حشوة وحدة الختم تجويف شحذ التزاوج في المعبئ لتشكيل ختم.يتحرك المزلاج العائم لأعلى بدرجة كافية للسماح بنهاياته من النوع كوليت بالثني للداخل.هذا يسمح لتزاوج الخيوط اليسرى المنخرطة في الباكر. للإفراج ، أسيؤدي السحب المستقيم فوق القوة المحددة مسبقًا إلى قص دبابيس القص ، والسماح لـمزلاج للتحرك لأسفل ومنهار للداخل ، مفكوكًا عن رأس التعبئة.بدلاً من ذلك ، باستخدام طريقة الدوران اليمنى بقوة شد من 1000 إلى 1500قوة رطل.
تم تصميم صمام تنفيس الغاز بحيث يتم إدخاله في وحدة تعبئة المرسب الكهروستاتيكي وتنفيس الغاز للحفاظ على مستويات السوائل المثلى لـ ESP. وهو عبارة عن صمام يعمل بخط التحكم من السطح. يتم فتح الصمام عن طريق تطبيق ضغط التحكم الهيدروليكي ، ويغلق عند تحرير الضغط.
الميزات والفوائد
•&نبسب;يتم التحكم فيها عن طريق ضغط خط التحكم الهيدروليكي
•&نبسب;ختم خدمة طويلة وموثوقة
•&نبسب;منطقة تدفق كبيرة
•&نبسب;حجمان: 1 "و 1 1/2"وc / w 1/4 ”اتصال معاهدة عدم الانتشار
•&نبسب;5000psi تصنيف ضغط العمل
يوفر كابل علية-عن ختمًا فعالًا لكابل المضخة الغاطسة الكهربائية (ESP) عند استخدامه مع جهاز تجميع متعدد السلاسل. لتحقيق الختم ، تتم إزالة الدرع المعدني الموجود على الكبل من قسم قصير ، ويتم تثبيت الكبل من خلال الجانب الثانوي لمعبئ ESP. تعزل الأداة الضغط أدناه عن الضغط فوق المعبئ عن طريق إحكام غلق الغلاف المطاطي للكابل.
الميزات والفوائد
•&نبسب;تنشيط ضغط الأختام المرنة
•&نبسب;بدون ربط أو استخدام أدوات اختراق باهظة الثمن عند تمرير الكبل من خلال المعبئ
•&نبسب;الأختام على كابل التطوير التنظيمي ، تصميمات متاحة للكابلات المستديرة والمسطحة
•&نبسب;شد بسيط للجوز لضغط اللدائن
•&نبسب;تصنيف ضغط العمل القياسي 3000psi

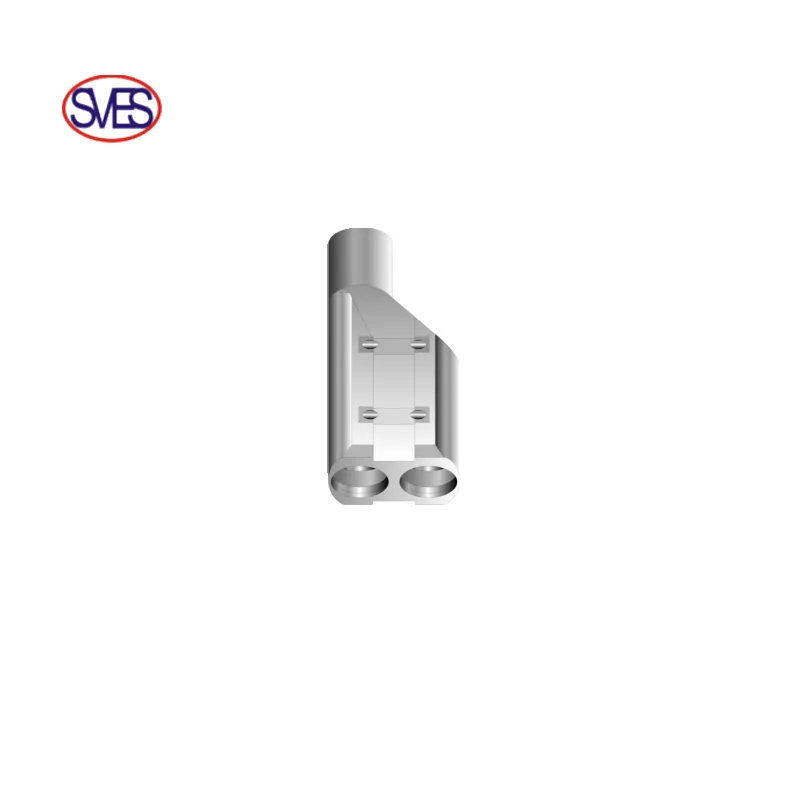

تم تصميم أداة Y-أداة ليتم تشغيلها باستخدام ESP أسفل جهاز تعبئة ESP. عندما يترك السائل المنتج المرساب الكهروستاتيكي ، فإنه يتدفق عبر مضخة فرعية ثم ينضم إلى سلسلة الإنتاج الرئيسية من خلال ملف تعريف Y-أداة المصمم بعناية لتقليل تآكل التدفق. تعمل أداة Y-أداة على موازنة المرساب الكهروستاتيكي في البئر لتوفير قناة بخط مستقيم لأدوات الكابلات السلكية أو الأنابيب الملتفة لتجاوز المرساب الكهروستاتيكي. تحتوي الأداة Y-أداة على وصلة علوية لأنابيب الإنتاج ووصلتان سفليتان ، أحدهما للمرساب الكهروستاتيكي والآخر للممر الجانبي. يوجد سدادة تفريغ في الجانب الالتفافي في حلمة خاصة لمنع إعادة تدوير السائل الذي يتم ضخه. تتم إزالة قابس الطمس قبل وبعد التدخل. لعمليات التسجيل ، يتم استبدال قابس القطع بقابس تسجيل والذي يسمح بإجراء تسجيل في الوقت الحقيقي أو الذاكرة أثناء تشغيل المضخة.
الميزات والفوائد
•&نبسب;منطقة تدفق كبيرة
•&نبسب;تقليل تآكل التدفق
•&نبسب;تصميم بسيط
•&نبسب;الأحجام القياسية 2 3/8 "، 2 7/8" و 3 1/2 "

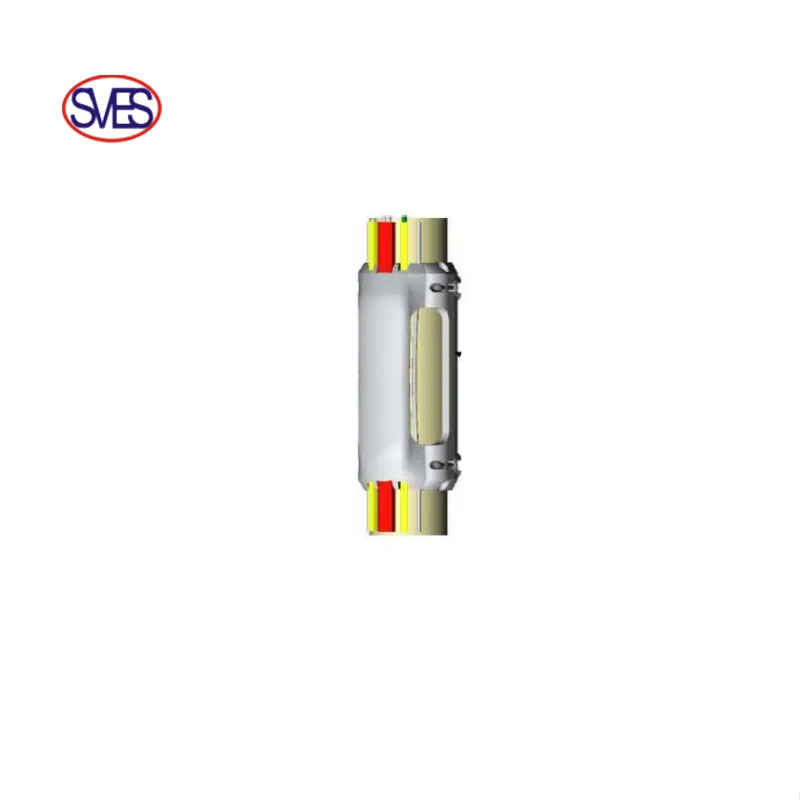

يقوم خط التحكم وحماة الكابلات بإصلاح الكبل على الأنبوب ، كما أنه يحمي الكبل. يدعم الأنبوب خط التحكم والكابل ويضمن عدم إتلافهما أثناء تشغيل السلسلة. وبالتالي ، يمكن استخدام خط التحكم والكابل مرة أخرى وتقليل التكلفة. قد تحدث تأثيرات سلبية إذا لم يكن الكابل محميًا أثناء تشغيل السلسلة. مثل الاستنزاف وتغيير المضخة وأعمال إصلاح الآبار. خاصة أن الكابلات ذات القطر الكبير تتلف بسهولة أكبر عند أداة التوصيل.
الميزات والفوائد
•&نبسب;حجم مختلف للأنابيب
•&نبسب;مادة مقاومة للتآكل قادرة
•&نبسب;أدوات خاصة للتثبيت الصحيح
•&نبسب;سجل عزم الدوران والموضع
•&نبسب;احترس من الأجسام المتساقطة

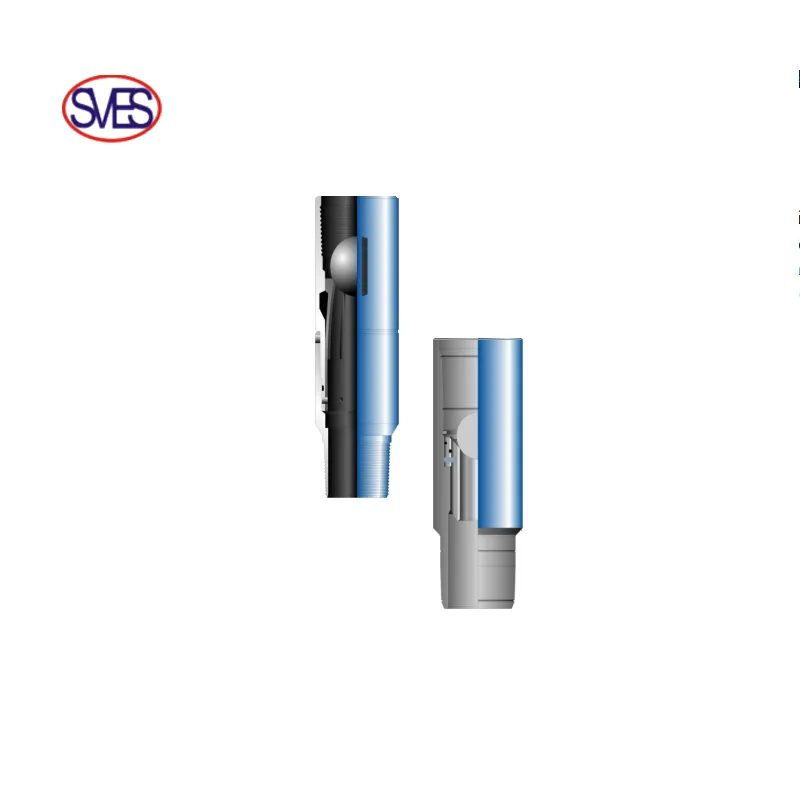

النموذج الفرعي للضغط الهيدروليكي هو جهاز يعمل بالضغط يتم تثبيته في سلسلة أنابيب أسفل أداة تعمل هيدروليكيًا مثل وحدة التجميع الهيدروليكية. يوفر طريقة لممارسة الضغط لتنشيط وتعيين المعبئ ومن ثم من خلال الضغط المستمر ، قم بتنشيط هيدرو رحلة الفرعية. يتم ضبط باكر عن طريق تدوير كرة من خلال باكر إلى مقعد الكرة في هيدرو رحلة الفرعية.
بعد ضبط أداة التعبئة ، يتم تطبيق زيادة مستمرة في الضغط لقص مسامير القص في حلقة القص ، مما يسمح لمقعد الكرة بالانتقال إلى منطقة الإغاثة المجمعة والسماح للكرة بالمرور أسفل هيدرو رحلة الفرعية من خلال الأنبوب ، تاركًا الجزء الفرعي "مفتوحًا بالكامل" مع عدم وجود قيود على الإنتاج. يتم استخدام كوليت الماسك الفرعية عند تثبيت أي قيود أدناه ، وتتوفر الكرة والشريط الصلب.
تمديد تجويف الختم&أمبير;مطحنة خارج اكستينسأيون
يتم استخدام امتداد تجويف الختم بشكل عام في التركيبات التي تتطلب عوامة بسبب الانكماش المفرط للأنابيب. تحتوي امتدادات تجويف الختم على معرف تجويف مانع للتسرب مثل المعبئ المقابل للسماح بتجويف مانع للتسرب مستمر لمعظم السدادات السفلية لمجموعة الختم الطويلة. تتوفر امتدادات تجويف الختم بأطوال مختلفة.
تم تصميم امتداد مطحنة خارج للاستخدام مع آلات تعبئة تجويف الختم في التركيبات التي تتطلب قطرًا داخليًا أكبر لاستيعاب آلية الإغلاق الخاصة بأدوات استرجاع الحزم. يحتوي امتداد مخرج الطاحونة على معرف أكبر قليلاً من المعبئ المقابل للسماح لأداة استرجاع الحزم بالتثبيت. تمديد مطحنة متوفرة في مجموعة متنوعة من الأطوال والمواد.

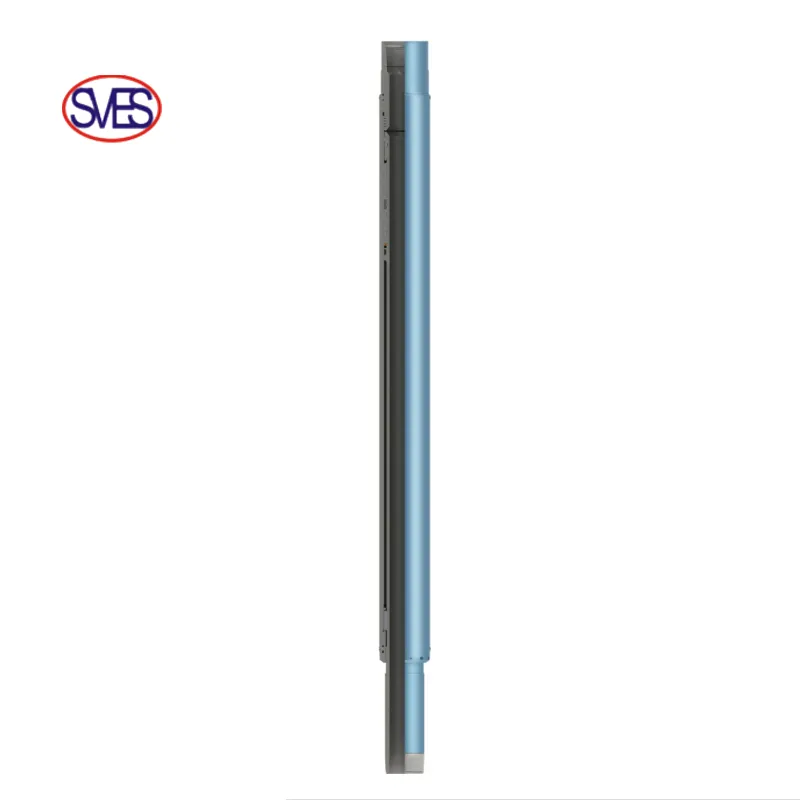

تصنع وصلات السفر في سلسلة الأنابيب وتصل إلى البئر باستخدام آلات التعبئة وغيرها من معدات التحكم في التدفق أسفل الفتحة ، وتوفر طرقًا بديلة للتعويض عن تقلص الأنابيب واستطالة في آبار الإنتاج والإصابة والتخلص. يتم تثبيت مفصل الحركة في الوضع المغلق أو الأوسط أو الممتد قبل التشغيل. هم أيضا مفتاح لمنع التناوب في المستقبل. يتم استخدام الوصلات بدون مفاتيح عندما يكون عزم دوران الأنابيب أسفل المفصل غير مطلوب.
يمكن تثبيت مفاصل السفر هذه في أي نقطة في الشوط. يمكن أن تتنوع قيمة التحرير حسب عدد مسامير القص ويمكن قصها بالتوتر أو الضغط.
الميزات والفوائد
•&نبسب;أنابيب التعويض تتحرك في ظروف مختلفة
•&نبسب;قيمة القص المعدلة
•&نبسب;يمكن قفلها في أوضاع مفتوحة أو متوسطة أو مغلقة
•&نبسب;معرف الأداة متوافق مع معرف الأنبوب
•&نبسب;التناوب متاح حسب نوع المفتاح
معلومات تقنية
مقاس | من | بطاقة تعريف | سكتة دماغية | ||||
في. | مم | في. | مم | في. | مم | قدم | م |
2 7/8 | 73.03 | 4.28 | 108.71 | 2.42 | 61.47 | 10 | 3.05 |
20 | 6.10 | ||||||
3 1/2 | 88.90 | 4.78 | 121.41 | 2.90 | 73.66 | 10 | 3.05 |
20 | 6.10 | ||||||
4 1/2 | 114.30 | 5.80 | 147.32 | 3.88 | 98.55 | 10 | 3.05 |
20 | 6.10 | ||||||
*تتوفر أحجام أخرى حسب حجم الأنبوب المختار والطلب.

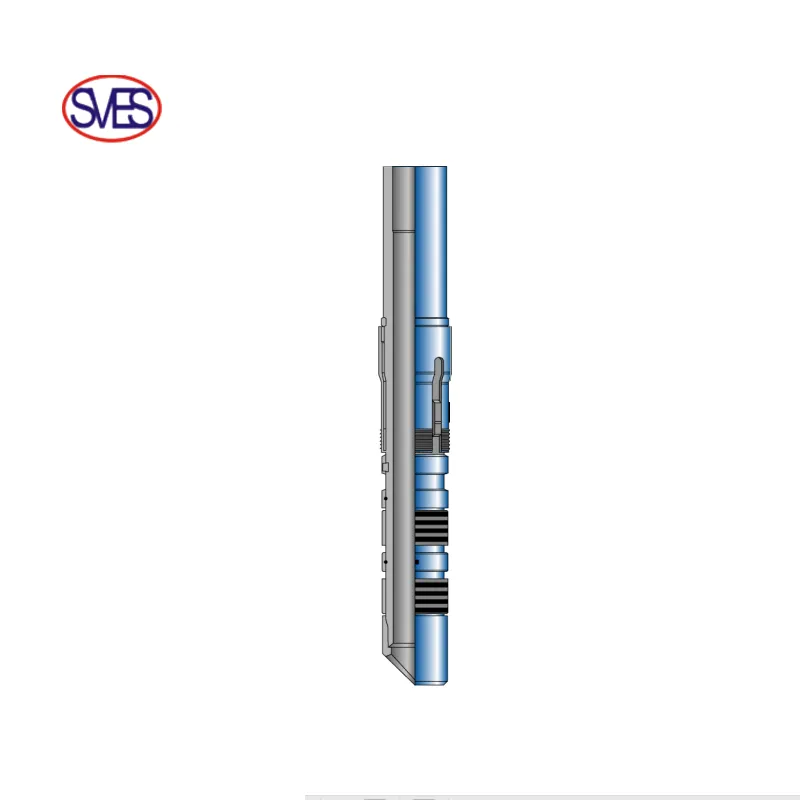

تمكّن أداة نجمة، s على-عن من فصل سلسلة الأنابيب الموجودة أعلى المعبئ لعزل المنطقة المنخفضة ، واسترجاع الأنابيب ، والتخلي المؤقت عن المنطقة. تحتوي الأداة أو الوصلة أو وعاء الختم على "SX أو"ملف تعريف قفل ريال سعودى ”لإنزال قابس فصل خط الأسلاك لعزل المنطقة أسفل المعبئ.
تتكون الأداة من مكونين رئيسيين: التجاوز المثبت أسفل سلسلة الأنبوب والمُحرك / الوعاء المركب على الجزء العلوي من المعبئ. يتم إلغاء تعشيق التسديدة الزائدة عن طريق تحرير الفتحة اليمنى أو اليسرى. يسمح قاع الطاحونة بقطع الحطام لسهولة الاشتباك مع اللاذع. يتم تثبيت الأختام المصبوبة في التجاوز ، مما يتيح سهولة الإصلاح على السطح لإعادة التشغيل.
الميزات والفوائد
•&نبسب;يُمكّن الحزم المستخدم كمقبس جسر لعزل المنطقة السفلية ، أو إزالة السلسلة العلوية للتعويض ، أو التخلي المؤقت أو إغلاق المناطق السفلية ، أو قتل البئر.
•&نبسب;تتيح الأختام المستعبدة عمليات فصل متعددة موثوقة دون استبدال الاسترجاع المكلف.
•&نبسب;يتيح التصميم القوي الذي يمكن الاعتماد عليه إمكانية الاسترجاع الدوراني السهل "الأيمن أو الأيسر" دون إزعاج عامل التعبئة.
•&نبسب;تلقائي1/4&نبسب;اقلب وضبط التوتر لـ جاي أو إناء خارج.

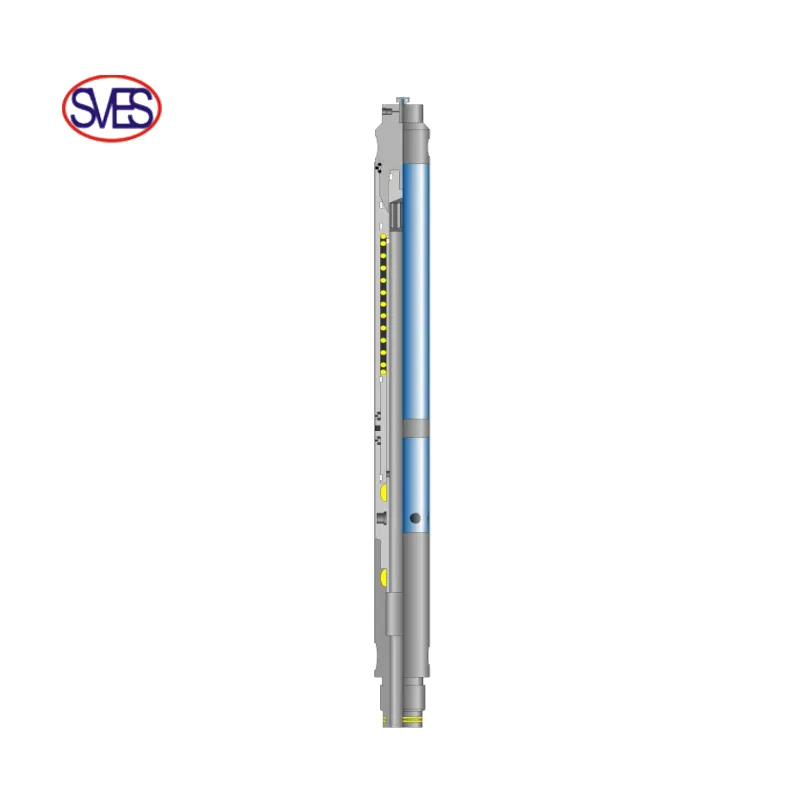

رَابِطَة-خلف باكر عبارة عن ماكينة تعبئة علوية للبطانة يتم تشغيلها بشكل متكرر على أنبوب الحفر لإصلاح تسرب اللفة البطانية أو لإكمال الجزء العلوي للبطانة أحادية التجويف ، باستخدام أداة ضبط ميكانيكية وغطاء ضبط للبطانة. عند الركض إلى امتداد التجويف المصقول للبطانة الحالية ، يتم إدخال ساق الختم المتكامل في الجزء السفلي حتى يجلس ويتم اختبار الضغط أسفل سلسلة العمل. يقوم التباطؤ الإضافي للوزن برحلات أنف قفل التجميع ويقوم بتشغيل عنصر الختم الحلقي العلوي ، مما يشكل ختمًا محكمًا للضغط بين حلقة الغلاف والبطانة.
يعتبر مانع التسرب والانزلاق المستخدم في رَابِطَة-خلف باكر مثاليًا للتطبيقات من النوع "الأحادي التجويف" ، في حين أن آلية ضبط الوزن المتراخي المستقيم تقضي على دوران الأنابيب و / أو منافذ الضبط الهيدروليكي و / أو أجهزة التوصيل المؤقتة لضبط المعبئ.
الميزات والفوائد
•&نبسب;يوفر المغزل المفرد ذو التجويف الكامل معرفًا غير مقيد لأعلى البطانة بمجرد وضعه في مكانه.
•&نبسب;يوفر الختم المبتكر الحاصل على براءة اختراع معدلات ضغط ودرجة حرارة غير مسبوقة واعتمادية شديدة. عنصر المطاط الصناعي / عنصر الختم المعدني المقاوم للغاية للمسح والتلف الميكانيكي أثناء العمل في الفتحة.
•&نبسب;تضمن الأختام الخاصة الموجودة على جذع الختم سلامة الضغط العالي حتى بعد التثبيت الساخن المتكرر في امتداد التجويف المصقول للبطانة. نظرًا لتصميمه القوي ، يكون الختم أقل عرضة للتلف أثناء الطعن وإلغاء التثبيت تحت الضغط مقابل التعبئة التقليدية من النوع V.
•&نبسب;توفر أدوات الانزلاق المزدوجة الحاصلة على براءة اختراع أقصى إمكانات جريئة للأسفل وللأعلى دون إتلاف الغلاف أو مغزل التعبئة.
•&نبسب;مفيد كغلاف علوي للبطانة عند تشغيل بطانات الجرب أو تعادل على السطح.
•&نبسب;خاصية جمع قفل الأنف تمنع الضبط المسبق أثناء الجري في الفتحة.
•&نبسب;يتم تثبيت المجموعة الإيجابية بواسطة حلقة قفل داخلية للجسم.
•&نبسب;يتحمل الضغوط العالية ودرجات الحرارة.
•&نبسب;مثالي لإكمال الجزء العلوي من البطانة من نوع مونوبور.
•&نبسب;تصميم فريد مزدوج الانزلاق يلغي قوى الأنابيب من أن يتم نقلها إلى عنصر المعبئ.
توفر أدوات إعداد HRS بطانة الربط المادي بين سلسلة التشغيل والبطانة. يتم تشغيل أداة الإعداد جنبًا إلى جنب مع غطاء ضبط البطانة أو المعبئ العلوي للبطانة مع ملف تعريف أداة الإعداد المقابل.
الميزات والفوائد
•&نبسب;آليات التحرير الدورانية أو الهيدروليكية مثبتة ميدانيًا ومتاحة لتناسب مجموعة متنوعة من التطبيقات
•&نبسب;ينتج عن التصميمات المتينة حمولة شد عالية وقدرات عزم دوران
•&نبسب;تسمح أصابع عزم الدوران على أدوات معينة بتدوير البطانة ، مما يساعد على عمل البطانة في الأسفل أو يسمح بالدوران أثناء اللصق لتحسين وضع الملاط
